Le principe de fonctionnement et l'importance

Sous vide (généralement ≤ 133 Pa), le point d'ébullition de l'eau est considérablement réduit. La pompe à vide pompe de l'air en continu pour créer une dépression à l'intérieur du transformateur. L'humidité du matériau isolant s'évapore à basse température et est évacuée par le système de vide. Comparé au séchage à pression atmosphérique, le séchage sous vide permet d'éviter les dommages causés au matériau isolant par les températures élevées et d'augmenter l'efficacité de plus de 30 %.

Les matériaux isolants des transformateurs (par exemple, carton, plaques) ont une teneur en humidité initiale de 4 à 8 %, alors que la norme d'exploitation exige ≤ 0,5 % (0,3 % ≤ pour la classe 500 kV). L'humidité réduit la rigidité diélectrique et augmente les pertes diélectriques, et le séchage sous vide est le processus essentiel pour garantir la sécurité des transformateurs.

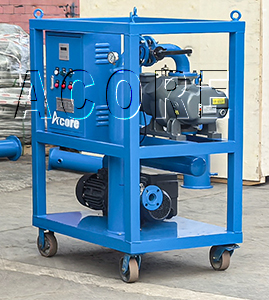

La composition de base de Unité de pompe à vide

Pompe de support : une pompe à palettes rotatives à joint d'huile ou une pompe à vis sèche est principalement utilisée, ce qui peut rapidement établir un vide grossier.

Pompe de surpression : La pompe Roots est utilisée dans l'étape de vide moyen et, en combinaison avec la pompe moléculaire, elle peut atteindre un vide élevé (10 ⁻² Pa) et éliminer complètement les eaux profondes.
